CNC Sistemler
Soyer PTS-500 NC saplama kaynak makinesi, kaynak cıvatalarının kolay ve otomatik olarak pozisyonlandırılmasını sağlar. 3-10 mm çapında ve 40 mm uzunluğundaki cıvata ve pimlerin, bilinen tüm saplama kaynak proseslerine uygun olarak, hassas ve tam otomatik kaynağına imkan verir.

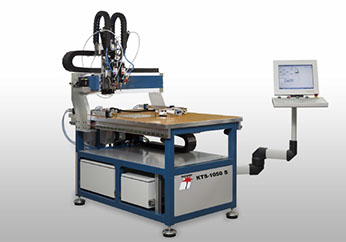

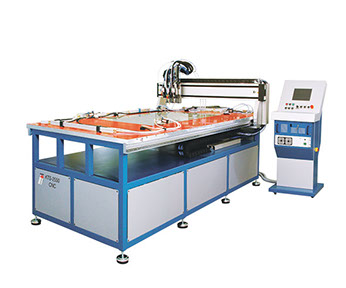

Soyer KTS-1050 CNC saplama kaynak sistemi, KTS-1550 CNC ve KTS-2550 CNC koordinatlı masalar, EU Makine Direktifi’ne (98//37/EC) tam olarak uyan, yüksek kaliteli, yeni gelişmelerdir. Uzun vadeli ve hassasiyetli sağlam bir tasarıma sahiptirler. Özellikle uygun fiyat/verimlilik oranları sayesinde, düşük ve orta ölçekli üretimde bile, karlılık sağlarlar.

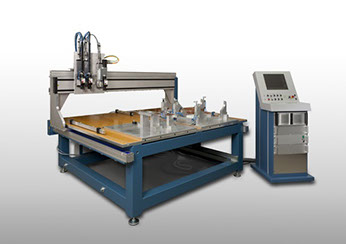

Soyer KYS-2550 CNC W saplama kaynak makinesi, yüksek kaliteye sahiptir. Yeni XXL modeli, parçaların makinenin önünden 2500 mm. yüksekliğe yüklenmesine izin verir. İyi düşünülmüş konsepti, makinenin basit bir şekilde kullanımını sağlar.
| PTS-500 NC | |
|---|---|
| Kaynak Aralığı | M3 - M10 ya da 2 - 8 mm çapında çelik ve paslanmaz çelik cıvata ve pimler için ve M3 - M8 ya da 2 - 8 mm çapında alüminyum ve pirinç cıvata ve pimler için |
| Tutma Yüzey Alanı T-slot masa | 600 mm x 375 mm |
| Çalışma Alanı X | 500 mm |
| Çalışma Alanı Y | 350 mm |
| Masa Yük Kapasitesi | 50 kg |
| Çalışma Hassasiyeti | ± 0.15 mm |
| Tekrarlama Hassasiyeti | ± 0.05 mm |
| Pozisyonlama Hızı | max. 100 mm/s |
| Ölçüler | 1 500 mm x 1 950 mm x 1 050 mm (w x h x d, kontrol sistemsiz) |
| Ağırlık | 260 kg |
| Model | KTS-1050 CNC | KTS-1550 CNC | KTS-2550 CNC |
|---|---|---|---|
| Tutma Yüzey Alama (mm) | 1540 x 1000 | 2080 x 1300 | 3100 x 1600 |
| Masa Yük Kapasitesi | 100 kg | 100 kg | 100 kg |
| Çalışma Alanı X-ekseni1 | 750 mm | 1050 mm | 1300 mm |
| Çalışma Alanı Y-ekseni | 1030 mm | 1500 mm | 2550 mm |
| Ana Oda | 200 mm | 200 mm | 200 mm |
| Pozisyonlama Hızı | 400 mm/s max. | 370 mm/s max. | 320 mm/s max. |
| Çalışma Hassasiyeti | ± 0.15 mm | ± 0.15 mm | ± 0.2 mm |
| Tekrarlama Hassasiyeti | ± 0.05 mm | ± 0.05 mm | ± 0.05 mm |
| Ölçüler (w x h x d)2 | 1480 mm, 2050 mm, 1975 mm |
1780 mm, 2050 mm, 2575 mm |
1900 mm, 2050 mm, 3200 mm |
| Ağırlık3 | 1500 kg | 1900 kg | 2500 kg |
| Donatılar / Eksenler | Bilyeli vida (20 mm pitch) ve kapalı döngü içinde servo motor sürücü,modülü. Z-ekseni, hassas krank kolu kayağı 150 mm ile, pnömatik kaynak,stroku 120 mm (opsiyonel olarak servo motor mevcuttur.) | ||
| Teknik özellikler haber verilmeksizin değiştirilebilir. | |||
Bolzit W32
MA_400S

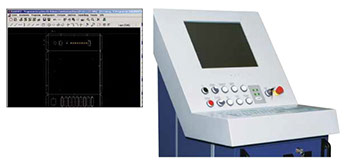

Bolzit W32
Bir Soyer saplama kaynak makinesi için CNC programı oluşturmanın en basit ve en etkili yolu, çizim verilerinin CAD programından DXF formatında dışarı aktarılmasıdır. Bu, karmaşık CNC programlarının birkaç dakika içinde oluşturulmasını sağlar. Civatalar, bir fare tıklaması ile ya da çizim verisindeki mevcut katmanlar ve önceden tanımlanmış çaplar kullanarak, otomatik olarak pozisyonlandırılabilir.
Gerekli tüm cıvataları, rahat programlama fonksiyonlarını (daire, çizgi, dikdörtgen vb.) kullanarak, pozisyonlandırılabilir. Bu fonksiyonları kullanarak, X yönünde ve Y yönündeki mutlak ve göreceli koordinatları, referans ile son cıvata pozisyonu için girebilirsiniz. Bireysel program blokları, kopyalanabilir, silinebilir ve X-Y yönünde hareket ettirilebilir. Tüm programlanmış cıvataları, X-Y yönünde hareket ettirmek mümkündür.
Özellikleri
• Programlama
• Kaynak-cıvata yönetimi
• Çarpışma denetimi
• Otomatik limit durakları

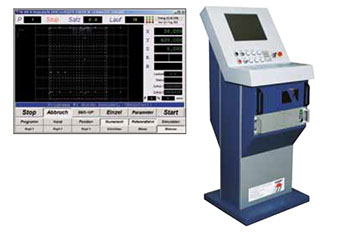

MA-400 S
Tüm Soyer KTS-CNC makineleri (servo tip ve kademeli tip) için destek 2001 yılında üretilmiştir.
Bolzit ve BolzitW32 ile uyumludur. MS Windows 98/2000/XP ile çalışır.
