PAR2 Karışım ve Dozaj Üniteleri (Micro Atışlı)

PAR2 karışım ve dozaj üniteleri, homojen olarak karıştırılmış, iki komponentli malzemenin -PAR2PH karışım ve dozaj üniteleri , aşındırıcı dolgu maddesi içeren-  malzemenin kontrollü bir akış oranı altında, küçük kesikli hacimler halinde dağıtılması için artan talebi karşılamak amacıyla özel olarak geliştirilmiştir.

0.04 ml ila 8.0 ml arasındaki dozaj boyutu ile hassas dozaj sağlar.

PAR 2E modeli ayak pedalı kumandalı, eklektrikli tezgah üstü makine olarak kullanılabilir.

PAR 2P ve PAR2PH modelleri, ayak pedalı kumandalı, pnömatik tezgah üstü makine olarak kullanılabilir.

Alternatif olarak, hafif yapısı PAR 2E, PAR2P ve PAR2PH’ı doğrudan eksenli bir robot üzerine ya da Meter Mix Sistem kartezyen robot üzerine doğrudan monte etmeye izin verir.

Geniş çeşitlilikteki ölçüm pompalarının boyutları ve düşük hacimli tek kullanımlık statik karıştırma nozulları PAR2E, PAR2P ve PAR2PH’ı birçok uygulamaya uyarlanabilir hale getirir.

meter mix par2 pdf
meter mix par2 pdf meter mix par2 pdf
Özellikleri PAR2E PAR2P PAR2PH
Ölçüm Pompaları Tek etkili pozitif yer değişitirmeli Tek etkili pozitif rot yer değişitirmeli
Oran 1:1 ila 18:1 1:1 ‘den 18:1’e kadar sabit oranlar mevcuttur.
Kabul Edilebilir Viskozite 500.000 cps’e kadar
Çevrim Oranı Dakikada 40 atışa kadar Dakikada 50 atışa kadar
Karıştırma Tek kullanımlık düşük hacimli statik karıştırıcı
Hazne Kapasitesi 0,5 lt.lik haznelerden 20 lt.lik büyük hacimli transfer sistemlerine kadar çeşitli seçenekler mevcuttur
Kontroller Makine açma/kapama, acil durdurma ve programlanabilir dozaj hacmi ve akış oranının sıfırlanması. Makine açkma/kapama, acil durdurma, basınç regülatörü ve göstergesi, ayak valfi, hava tedarik filter regülatörü ve göstergesi.
Servis 1 fazlı 240v elektrik ve basınçlı hava Basınçlı hava Basınçlı hava
Uygulamalar PAR2E PAR2P PAR2PH
Enkapsülasyon ve elektronik dolgu (potting) X X
Maket yapımı ve döküm (casting) X X
Malzeme yapıştırma (bonding) X X
Contalama (sealing) ve conta şekillendirme X X
Fırça ayarlama X X
Paketleme X X
Filtre uç başlığı sabitleme X X
İşlenen İki Ürün PAR2E PAR2P PAR2PH
Poliüretan X X
Epoksi X X
Silikon X X
Metakrilat X X
Boya X X

PAR3B Karışım ve Dozaj Üniteleri

Düşük maliyetli ölçme, karıştırma ve dozaj makinesi olarak özel olarak tasarlanmış PAR3B, geniş uygulama aralığındaki karışımlı ürünlerin hassas ve doğru dozlarda dozajında,kendisini hızla lider giriş düzeyi modeli olarak kabul ettirmiştir.

Kanıtlanmış ölçme ve karıştırma prensiplerini içeren PAR3B elle karıştırma işlemlerine temiz ve düşük maliyetli bir alternatif sunar. PAR3B iki bileşenli, düşük ila orta viskoziteli malzeme sistemlerinin çoğunluğunun işlenmesi için uygundur. En son geliştirilen tek kullanımlık statik karıştırma teknolojisi solventle temizleme ihtiyacını ortadan kaldırır.

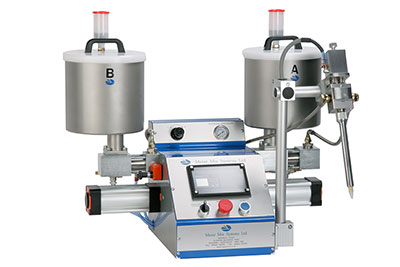

PAR3C Karışım ve Dozaj Üniteleri

Yeni PAR3C karışım ve dozaj ünitesi, Meter Mix Systems tarafından son olarak geliştirilen sıralı takrik mekanizmasına (in-line drive mechanism ILD) sahiptir.

ILD yüksek karışım oranları ya da çok farklı vizkozitelere sahip materyallerin doğru ve tutarlı olarak işlemesine de yardımcı olur. Ek olarak, PAR3C tam veya yarı otomatik uygulamalar için otomasyon arayüzlü de olabilir.

Meter Mix par3 pdf Meter Mix par3 pdf
Özellikleri PAR3B PAR3C
Ölçüm Pompaları Tek etkili pozitif yer değişitirmeli
Oran 1:1 ila 20:1
Kabul Edilebilir Viskozite 500.000 cps’e kadar
Dozaj Boyutu 0.5ml ila 50ml 1:1 oranda
Çevrim Oranı Dakikada 30 atışa kadar
Hazne Kapasitesi 2,5 lt. 7 lt.
Karıştırma Tek kullanımlık statik karıştırıcı
Kontroller Hava tedarik filtre regülatörü ve göstergesi, makine açma/kapama, dozaj basınç regülatörü ve göstergesi, ayak valfi başlatma ve acil durdurma butonu, entegre PLC
Servis Temiz, kuru basınçlı hava, 80 psi ve 3 cfmde. 1 fazlı 240v elektrik ve basınçlı hava
Uygulamalar PAR3B PAR3C
Enkapsülasyon ve elektronik dolgu (potting) X X
Maket yapımı ve döküm (casting) X X
Malzeme yapıştırma (bonding) X X
Contalama (sealing) ve conta şekillendirme X X
Fırça ayarlama X X
Paketleme X X
Filtre uç başlığı sabitleme X X
İşlenen İki Ürün PAR3B PAR3C
Poliüretan X X
Epoksi X X
Silikon X X
Metakrilat X X
Boya X X

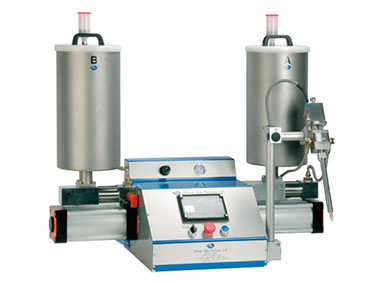

PAR 4C Karışım ve Dozaj Makineleri

PAR4C karışım ve dozaj ünitesi, dağıtımın pnömatik makinelerle normal olarak bağlantılı olmadığı zamanlarda, kontrollü akış karakteristikleri sağlamak amacıyla, Meter Mix Systems tarafından son olarak geliştirilen sıralı takrik mekanizmasına (in-line drive mechanism ILD) sahiptir.

ILD yüksek karışım oranları ya da çok farklı vizkozitelere sahip materyallerin doğru ve tutarlı olarak işlemesine de yardımcı olur. Ek olarak, PAR4C tam veya yarı otomatik uygulamalar için otomasyon arayüzlü de olabilir.

Meter Mix par4 pdf

Özellikleri

■ Ölçüm Pompaları                      : Tek etkili pozitif yer değiştirmeli.

■ Oran                                          : 1:1 ila 20:1

■ Kabul Edilebilir Vizskozite          : 500,000 cps’e kadar

■ Dozaj Boyutu                             : 20m’den 188ml’e kadar 1:1 oranında

■ Çevrim Oranı                             : Dakikada 20 atışa kadar

■ Karıştırma                                  : Tek kullanımlık statik

■ Hazne Kapasitesi                       : 14 lt.

■ Kontroller                                   : Hava tedarik filtre regülatörü ve göstergesi, makine açma/kapama,

dozaj basınç regülatörü ve

■ göstergesi, ayak valfi başlatması ve acil durdurma, entegre PLC

■ Servis                                         : 1 fazlı 240v elektrik ve basınçlı hava



Kullanım Alanları

■ Enkapsülasyon ve elektronik dolgu (potting)

■ Model yapımı ve döküm (casting)

■ Malzeme yapıştırma (bonding)

■ Contalama (selaling) ve conta şekillendirme

■ Fırça ayarlama

■ Paketleme

■ Filtre uç başlığı sabitleme



İşlenen İki Ürün

■ Poliüretan

■ Epoksi

■ Silikon

■ Metakrilat

■ Boya

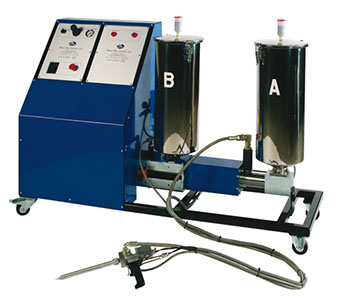

PAR5 C/F Karışım ve Dozaj Makineleri

PAR5C ölçme, karıştırma ve dozaj makinesi hem viskoziteden hem de oran farkından bağımsız olarak ölçüm pompalarının kusursuz seknronize edilmiş hareketini sağlamak için sıralı tahrikli dozajı (ILD) içerir.

En son tek kullanımlık statik karıştırma teknolojisi ile birleştiğinde PAR5C, iki bileşenli aşındırıcılar, dolgu macunları ve döküm malzemelerinin işlenmesinde eşşiz bir güç, doğruluk ve güvenilirlik sunar.

Meter Mix par5 pdf
Özellikleri PAR5C PAR5F
Ölçüm Pompaları Tek etkili pozitif yerleşimli
Oran 1:1 ila 20:1
Kabul Edilebilir Viskozite 500,000 cps’e kadar
Dozaj Boyutu 250ml.’ye kadar, 1:1 oranda
Sürekli Çevrim Çıktısı Dakikada 2 ya da 4 lt.lik bölgede (malzeme viskozitesine bağlı olarak)
Karıştırma Tek kullanımlık statik ya da döner/statik
Hazne Kapasitesi 16 lt. ya da 30 lt.
Kontroller Hava tedarik filtre regülatörü ve göstergesi, makine açma/kapama, dozaj basınç regülatörü ve göstergesi, ayak valfi başlatması ve acil durdurma
Servis Temiz, kuru basınçlı hava, 80 psi ve 10 cfm’de
Uygulamalar PAR5C PAR5F

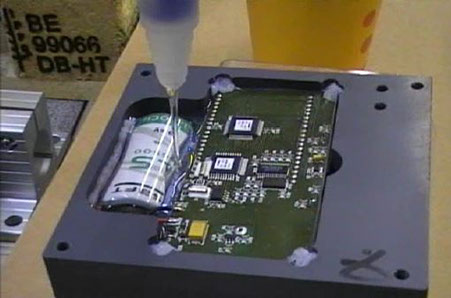

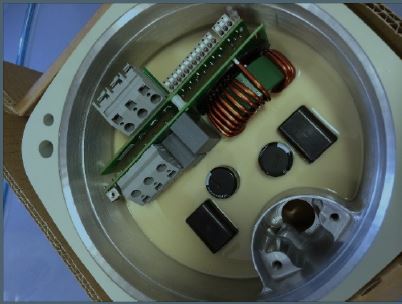

Enkapsülasyon ve elektronik dolgu (potting) X X
Maket yapımı ve döküm (casting) X X
Malzeme yapıştırma (bonding) X X
Contalama (sealing) ve conta şekillendirme X X
Fırça ayarlama X X
Paketleme X X
Filtre uç başlığı sabitleme X X
İşlenen İki Ürün PAR5C PAR5F
Poliüretan X X
Epoksi X X
Silikon X X
Metakrilat X X
Boya X X

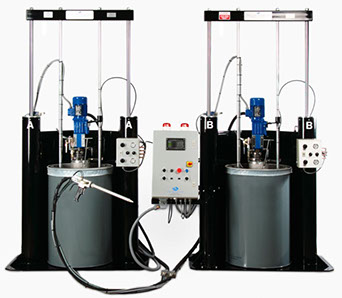

PAR20 C/F/G Karışım Ve Dozaj Makinesi

Yüksek viskoziteli malzeme sistemlerinin işlenmesi için özel olarak geliştirilmiş olan PAR20 C/F/G ölçme, karıştırma ve dozajlama makineleri, geniş uygulama aralığındaki karışık ürünlerin hassas ve doğru dozajlanmasında, endüstri standardı olarak kabul edilmektedir.

Kanıtlanmış ölçme ve dozaj prensiplerini içeren PAR20 C/G/F, iki bileşenli, yüksek viskoziteli malzeme sistemlerinin çoğunun işlenmesi için uygundur ve elle yapılan uygulamalara göre temiz ve düşük maliyetli bir alternatif sunar. En son geliştirilmiş tek kullanımlık statik karıştırma teknolojisi solvent ile temizleme ihtiyacını ortadan kaldırır.

Meter Mix par20 pdf Meter Mix par20 pdf
Özellikleri PAR20C PAR20F PAR20G
Ölçüm Pompaları Tek etkili pozitif yerleşimli
Oran 1:1 ila 13:1
Kabul Edilebilir Viskozite 1.000.000 cps’e kadar
Dozaj Boyutu 15 ml’den 100 ml.’ye kadar, 10:1 oranda
Çevrim Oranı Dakikada 20 atışa kadar
Karıştırma Tek kullanımlık statik ya da temizleme bazlı statik
Hazne Kapasitesi 18 lt. ya da 20 litrelik kovalardan pompa besleme
Kontroller Hava tedarik filtre regülatörü ve göstergesi, makine açma/kapama, dozaj basınç regülatörü ve göstergesi, ayak valfi başlatması ve acil durdurma
Servis Temiz, kuru basınçlı hava, 80 psi ve 8 cfm’de.
Uygulamalar PAR20C PAR20F PAR20G
Yalıtımlı cam contalama ünitesi X X X
Model yapımı ve prototip döküm X X X
Yapısal birleştirme X X X
Contalama ve conta şekillendirme X X X
Yapısal sırlama X X X
Paketleme X X X
Yapısal contalama ve kaplama X X X
İşlenen İki Ürün PAR20C PAR20F PAR20G
Poliüretan X X X
Epoksi X X X
Silikon X X X
Metakrilat X X X
Polisülfid X X X
Polyester X X X
Boya ve mürekkep X X X

PAR30 Karışım ve Dozaj Üniteleri

Son derece hassas, teknik olarak ileri ve çok yönlü PAR30 ölçme, karıştırma ve dozajlama makinesi, ekonomik ve kompakt tezgahüstü ünitesinden, sürekli dozaj sağlar.

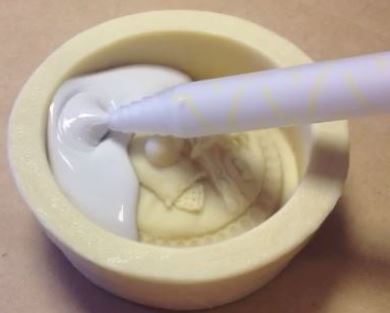

Gerek küçük ölçekli karmaşık kalıp dökümü işlemlerinde kullandığı RIM teknolojisi, gerekse de yapısal birleştirme (bonding) ya da conta şekillendirme işlemlerinde kullandığı kesintisiz dozaj (bead) uygulaması ile PAR30 birçok dozaj gereksinimi için güvenilir bir çözüm sunar. Opsiyonel manuel programcı, değiştirilebilir ya da ayarlanabilir karışım karışım oranı sağlar.

Meter Mix par30 pdf

Özellikleri

■ Ölçüm Pompaları               : Hassas sürekli akışlı dişli pompalar

■ Oran                                  : Volumetrik karışım oranları 1:1 ila 100:1 temin edilebilir.

■ Kabul Edilebilir Viskozite    : 8.000 mPas’a kadar

■ Çıktı                                   : Dakikada 2.0 litreye kadar, 1:1 karışım oranı ve 2000 mPas viskoziteye kadar.

■ Karışım                              : Tek kullanımlık statik ya da hava tahrikli döner/statik karıştırıcı.

■ Hazne Kapasitesi               : 7 litre standart olarak paslanmaz çelik

■ Kontroller                           : Dozaj hız kontrolü çevrim monteli panel vasıtasıyla.

■ Servis                                : Tek fazlı 13 amp 240 volt AC elektrik ve basınçlı hava.



Kullanım Alanları

■ Reçine enjeksiyon

■ Model yapımı ve prototip döküm

■ Yapısal birleştirme (bonding)

■ Contalama (sealing) ve conta şekillendirme

■ Yüksek valtajlı elektriksel reçine döküm (casting)

■ Yüksek kaliteli elastomer işleme

■ Pano ve panel panele laminasyon



Hassas Uygulaması

■ Poliüretan

■ Elastomer

■ Epoksi

■ Silikon

■ Metakrilat





PAR50 Karışım ve Dozaj Makineleri

Son derece hassas, teknik olarak ileri ve çok yönlü PAR50 ölçme, karıştırma ve dozaj makinesi sabit çıktılı dozajlamada endüstri standardını geliştirmek için özel olarak tasarlanmıştır.

Sabit oran ya da değişken oran ölçümü seçimi ile PAR50,  HMI dokunmatik kontrol paneli  aracılığıyla belirlenmiş çalışma parametrelerinin kapalı döngü izlenmesini sağlar.

Meter Mix par50 pdf

Özellikleri

■ Ölçüm Pompaları          : Hassas sürekli akışlı dişli pompalar

■ Oran                             : 1:1’den 100:1’e kadar volumetrik karışım oranları temin edilebilir.

■ Çıktı                              : Dakikada 6 lt.’ye kadar, 1:1 karışım oranında.

■ Karıştırma                     : Tek kullanımlık statik ya da hava tahrikli döner/statik ya da elektrikli dinamik

■ Hazne Kapasitesi          : 30 lt. paslanmaz çelik



Kullanım Alanları

■ Reçine enjeksiyon

■ Model yapımı ve prototip döküm

■ Yapısal birleştirme (bonding)

■ Contalama (sealing) ve conta şekillendirme

■ Yüksek valtajlı elektriksel reçine döküm (casting)

■ Yüksek kaliteli elastomer işleme

■ Pano ve panel panele laminasyon



Kontroller

■ Programlanabilir akış oranı ve/veya dozaj havim ayarlı

■ HMI dokunmatik ekran arayüzü

■ Ek olarak değişken oranlı makine üzerinde programlanabilir karışım oranı ayarı.



Servisler

■ Tek fazlı 13 amp 240 volt AC elektrik ve basınçlı hava.



İşlenen İki Ürün

• Poliüretan

• Elastomer

• Silikon

• Metakrilat

• Polisülfid

• Polyester

• Boya ve mürekkep

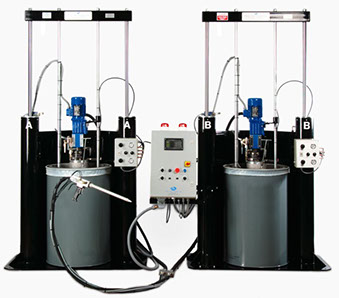

PAR200 C/F/G Karışım ve Dozaj Üniteleri

Yüksek viskoziteli malzeme sistemlerinin işlenmesi için özel olarak geliştirilmiş olan PAR200 ölçme, karıştırma ve dozajlama makinesi, geniş uygulama aralığındaki karışık ürünlerin hassas ve doğru dozajlanmasında, endüstri standardı olarak kabul edilmektedir.

Kanıtlanmış ölçme ve dozaj prensiplerini içeren PAR200, iki bileşenli, yüksek viskoziteli malzeme sistemlerinin çoğunun işlenmesi için uygundur ve elle yapılan uygulamalara göre temiz ve düşük maliyetli bir alternatif sunar. En son geliştirilmiş tek kullanımlık statik karıştırma teknolojisi solvent ile temizleme ihtiyacını ortadan kaldırır.

Meter Mix par200 pdf
Özellikleri PAR200C PAR200F PAR200G
Ölçüm Pompaları Tek etkili pozitif yeleşimli.
Oran 1:1 ila 13:1
Kabul Edilebilir Viskozite 1.000.000 cps’e kadar
Dozaj Boyutu 15 ml ila 100 ml, 10:1 oranda
Çevrim Oranı Dakikada 20 atışa kadar
Karıştırma Tek kullanımlık statik ya da temizleme bazlı statik
Hazne Kapasitesi 18 lt. ya da 20 litrelik kovalardan pompa besleme
Kontroller Hava tedarik filter regülatörü ve göstergesi, makine açma/kapama, dozaj basınç regülatörü ve göstergesi, ayak valf başlama ve acil stop butonu
Servis Temiz, kuru basınçlı hava 80 psi ve 8 cfm altında.
Uygulamalar PAR200C PAR200F PAR200G
Yalıtımlı cam contalama ünitesi X X X
Model yapımı ve prototip döküm X X X
Yapısal birleştirme X X X
Contalama ve conta şekillendirme X X X
Yapısal sırlama X X X
Paketleme X X X
Yapısal contalama ve kaplama X X X
İşlenen İki Ürün PAR200C PAR200F PAR200G
Poliüretan X X X
Epoksi X X X
Silikon X X X
Metakrilat X X X
Polisülfid X X X
Polyester X X X
Boya ve mürekkep X X X
